Выключатели путевые
прямого действия (конечные)
серий ВПК-2010, ВПК-2110 ВПК-2111 и ВПК-2112

Назначение

Выключатели предназначены для коммутации электрических цепей управления переменного напряжения до 660 В, частоты 50 и 60 Гц., и постоянного напряжения до 440 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Технические характеристики

Номинальный ток 10 А
Минимальный коммутируемый ток 0,2 А (при 12 В)
0,05А (при 24В)
Коммутационная износостойкость
циклов не менее:   для группы А
                             для группы Б
4 млн.
2 млн.
Рабочая температура окружающего воздуха t° C от -40° до +70°
Высота над уровнем моря не более 4300 м.
Применяются контакты с массой
серебра:                   для группы А
                                 для группы Б

0,544 гр.
0,378 гр.

Варианты исполнения

Климатическое исполнение  УXЛ4, О4, Т2, У2 по ТУ У3.12-00216875-017-96

ВПК 2010 ВПК 2110

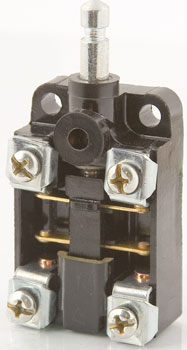

ВПК-2010

габаритные размеры (мм)
58х32х23

присоединительные размеры (мм)
22±0,2;
2 отв. ∅4,5мм

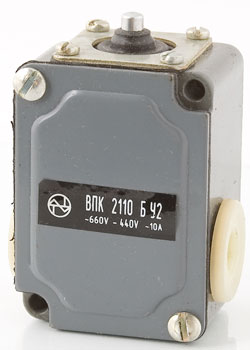

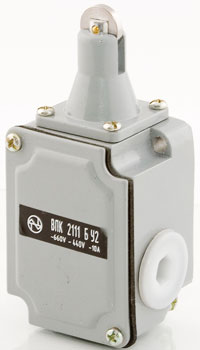

ВПК-2110 БУ2

габаритные размеры (мм)
72,5х63х48

присоединительные размеры (мм)
62±0,2; 42±0,2;
2 отв. ∅5,5мм
(по диагонали)

ВПК 2111 ВПК 2112
ВПК-2111 БУ2 (несамовозвратные)

габаритные размеры (мм)
117х63х48

присоединительные размеры (мм)
62±0,2; 42±0,2;
2 отв. ∅5,5мм
(по диагонали)

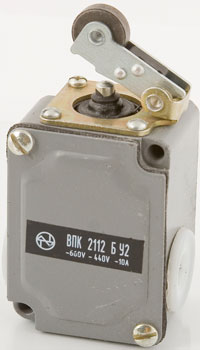

ВПК-2112 БУ2 (несамовозвратные)

габаритные размеры (мм)
108х63х48.

присоединительные размеры (мм)
62±0,2; 42±0,2;
2 отв. ∅5,5мм
(по диагонали)

ВПК 2111 ВПК 2112

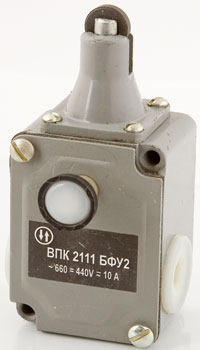

ВПК-2111 БФУ2 (с принудит. разрывом контактов)

габаритные размеры (мм)
117х63х48

присоединительные размеры (мм)
62±0,2; 42±0,2;
2 отв. ∅5,5мм
(по диагонали)

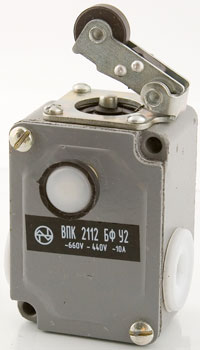

ВПК-2112 БФУ2 (с принудит. разрывом контактов)

габаритные размеры (мм)
108х63х48.

присоединительные размеры (мм)
62±0,2; 42±0,2;
2 отв. ∅5,5мм
(по диагонали)

Структура условного обозначения выключателей серии ВПК-2000:

 ХХХ - Первые три символа Буквенное обозначение вида аппарата - ВПК
 Х - Четвертый символ Условное обозначение номера серии - 2
 Х - Пятый символ Условное обозначение способа крепления, ввода проводов, степени защиты по ГОСТ 14255:
0 - базовое крепление,1Р00
1 - базовое крепление,резьбовой неуплотненный или притычный неуплотненный ввод,1Р67
2 - фронтальное крепление, 1Р00
 Х - Шестой символ Условное обозначение количества полюсов,комбинации контактов и группы износостойкости:
1 - 2 полюса,1"З" +1"Р" контакты, группа А
2 - 2 полюса,1"З" +1"Р" контакты, группа Б
4 - 1 полюс,1"З" контакт, группа А
5 - 1 полюс,1"З" контакт, группа Б
7 - 1 полюс,1"Р" контакт, группа А
8 - 1 полюс,1"Р" контакт, группа Б
 Х - Седьмой символ Условное обозначение вида привода:
0 - толкатель
1 - толкатель с роликом
2 - рычаг с роликом на 1 или 2 или 3 ступени с рабочим ходом влево или вправо
3 - селективный
 Б - Восьмой символ Индекс модернизации :Б
 Х - Девятый символ Условное обозначение климатического исполнения по ГОСТ 15150:У2,Т2,УХЛ4,О4
