Реле контроля фаз РКФ-11

   Реле контроля фаз РКФ-11 предназначено для сигнализации и защиты электродвигателей и электроустановок в следующих случаях:
  1. обрыв фазы;
  2. ошибка чередования фаз;
  3. перенапряжение;
  4. падение напряжения.
   На лицевой панели есть возможность установки следующих параметров:
  1. перенапряжения в диапазоне 380 – 460 В;
  2. падения напряжения в диапазоне 300 – 380 В;
  3. времени задержки по перенапряжению в диапазоне 0,5 – 5 сек;
  4. времени задержки по падению напряжения в диапазоне 1 – 10 сек.
   Реле контроля фаз может использоваться в промышленных и бытовых электроустановках, в частности, вместо РКФ-3М, ЕЛ-11 и других и должен устанавливаться в распределительных щитах со степенью защиты по ГОСТ 14254-96 не ниже IP20.
   Реле контроля фаз монтируется на 35 мм. DIN-рейку или на монтажную панель.
Изображение Параметры Значения

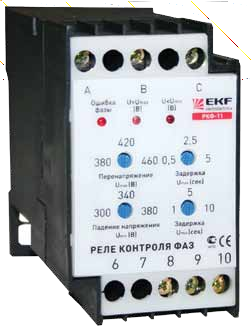

Реле РКФ-11 Коммутационная износостойкость, кол-во циклов 105
Механическая износостойкость, кол-во циклов 106
Напряжение сети, В 300 - 460
Диапазон регулировки перенапряжения, Umax, В 380 - 460
Диапазон регулировки времени задержки по перенапряжению, сек. 0,5 - 5
Диапазон регулировки падения напряжения, Umin, В 300 - 380
Диапазон регулировки времени задержки по падению напряжения, сек. 1 - 10
Время срабатывания реле при обрыве или ошибке фазы, не более, сек. 0,2
Номинальный ток контактов, А 5
Потребляемая мощность, не более, Вт 2
Диапазон рабочих температур окружающей среды, °С от -10 до +50
Климатическое исполнение УХЛ4

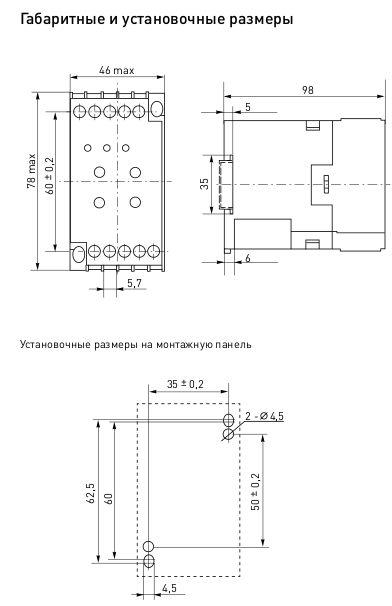

Габаритно-присоединительные размеры
Особенности эксплуатации и монтажа
