ВП73-21
с двойным мостиком полумгновенного действия

ТУ У 3.12-00216875-051-99

Назначение

Выключатели предназначены для коммутации электрических цепей управления переменного напряжения до 660 В, частоты 50 и 60 Гц., и постоянного напряжения до 440 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Выключатели изготавливаются для установки на подвижных и неподвижных частях стационарных установок в лифтах и другом оборудовании.
Выключатели путевые ВП73-21 (аналогичны МП1000, ВБПЛ-4) имеют двойной, гальванически разделенный контактный мостик, отвечающий повышенным требованиям безопасности согласно Правилам устройств и безопасности эксплуатации лифтов ПБ 10-558-03.

Общие технические характеристики

Номинальный ток, А10
Номинальное напряжение по изоляции, В 660
Минимальный коммутируемый ток0,05А (при 12В)
Количество полюсов2
Контактная группа1з.+1р.
Рабочий ход привода, мм1,45 +-0,5
Дополнительный ход, не менее, мм3
Дифференциальный ход, мм0,6 +0.3-0,1
Рабочий ход привода, мм1.5±0.3
Усилие прямого срабатывания3 Н
Коммутационная износостойкость циклов не менее1,6 млн.
Рабочее полож. выкл. в пространствелюбое
Степень защитыІР00, ІР40
Высота над уровнем моря не более2000 м.
Применяются контакты с массой серебра гр.0,38416
Вид приводатолкатель, толкатель с роликом продольный и поперечный, селективный привод

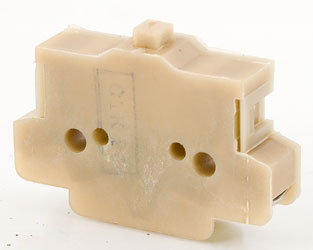

ВП73-21-20111 ВП73-21-10432-00УХЛ3
ВП73-21-20111-00УХ3 ВП73-21-10532-00УХЛ3
габаритные размеры50х35.2х11.5
присоединительные размеры25±0.1; 2 отв. ø4.5
габаритные размеры50 х 63 х 20
присоединительные размеры25±0.1; 2 отв. ø4.5
1.Усилие срабатывания прямое, не более 4,4 Н;
2.Усилие срабатывания обратное, не менее 1,3 Н;
3.Масса выключателей, не более 60 г;

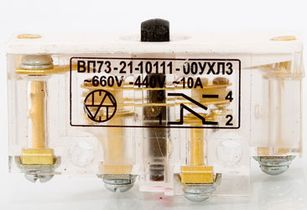

ВП73-21-10111-00УХ3 ВП73-21-10431-00УХ3
ВП73-21-10111-00УХ3 ВП73-21-10431-00УХ3
габаритные размеры 50 х 31.2 х 18
присоединительные размеры 25±0.1; 2 отв. ø4.5
1.Усилие срабатывания обратное, не менее 0,3 Н;
2.Количество полюсов:2.
ВП73-21-10532-00УХ3  ВП73-21-1024
ВП73-21-10231-00УХ3 ВП73-21-1024
ВП73-21-10432-00УХ3
ВП73-21-10611-00УХ3 ВП73-21-10611-2-00УХ3

Условия эксплуатации

Рабочая температура окружающего воздуха t,° C от - 45 до + 85
Окружающая среда взрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных и химически активных газов и паров, способных разрушить металл и изоляцию.
