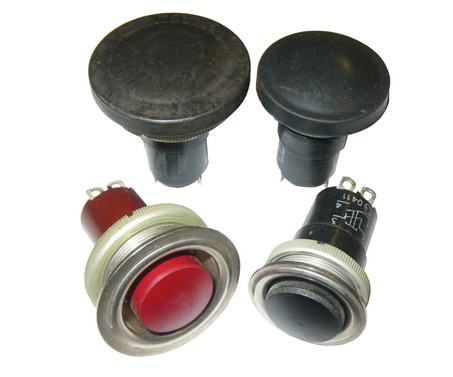

Кнопки К-1, К-2, К-3, К-4, К-1-1П.А
Общие сведения
Предназначены для работы в цепях постоянного и переменного тока в
радиоэлектронной аппаратуре производственно-технического назначения, выпускаются
для умеренного и холодного климата, являются изделиями ручного управления и
предназначены для объемного монтажа.
Технические характеристики
Усилие переключения приводного элемента:
- для изделий с приемкой 1 - от 10 до 50 Н
- для изделий с приемкой 5 - от 9,8 до 49 Н
Сопротивление электрического контакта - 0,01 Ом
Сопротивление изоляции - 1000 Мом
Испытательное напряжение - 1500 В
Диапазон рабочих температур:
- для кнопок с протектором - от -40°С до +85°С
- для кнопок без протектора - от -60°С до +85°С
Гарантийный срок с даты изготовления (приемки):
- для изделий с приемкой 1 - 10 лет
- для изделий с приемкой 5 - 15 лет
Масса, г
|  |
| п.п |
Наименование изделия |
Обозначение |
Электрическая схема |
Приемка 1 |
Приемка 5 |
| 1. |
Кнопка однополюсного включения с протектором |
К-1-1П, К-1-2П |
|
27 |
32 |
| 2. |
Кнопка однополюсного включения |
К-1-1, К-1-2 |
|
22 |
22 |
| 3. |
Кнопка однополюсного выключения с протектором |
К-2-1П, К-2-2П |
|
27 |
32 |
| 4. |
Кнопка однополюсного выключения |
К-2-1, К-2-2 |
|
22 |
22 |
| 5. |
Кнопка однополюсного выкл.- вкл. с протектором |
К-3- 1П, К-3-2П |
|
29 |
34 |
| 6. |
Кнопка однополюсного выключения-включения |
К-3-1, К-3-2 |
|
24 |
24 |
| 7. |
Кнопка двухполюсного включения с протектором |
К-4-1П, К-4-2П |
|
29 |
34 |
| 8. |
Кнопка двухполюсного включения |
К-4-1, К-4-2 |
|
24 |
24 |
Габаритные размеры
Разметка для крепления
|
Диаметр протектора, D1 |
Диаметр резьбы, D2 |
Диаметр отверстия разметки для крепления, D3 |
| Приемка 1 |
30 max |
M200,75 |
21 H14 |
| Приемка 5 |
36 max |
M240,75 |
25 H14 |
| К-1-1П.А - вариант исполнения с выводами в виде штекеров шириной 6,3 мм по ОСТ 37.003.032-88 |
Коммутационная способность |
При напряжении от 60 В до 250 В и токе до 5 А допускается максимальная коммутируемая мощность до 250 Вт,
при этом количество |
переключений в НКУ 1000 при температуре до +85њС 500 циклов. |
| Электрический режим коммутации |
Постоянный ток, активная нагрузка |
Постоянный ток, индуктивн. нагрузка |
Переменный ток, активная нагрузка |
Переменный ток, индуктивная нагрузка |
| Imin - Imax, А |
0,001 - 4 |
0,001 - 2 |
0,001 - 4 |
0,001 - 4 |
| Umin - Umax, В |
0,1 - 250 |
0,1 - 60 |
0,1 - 250 |
0,1 - 60 |
| Pmax, Вт |
250 |
120 |
9 џ 250 |
240 |
| Кол-во циклов переключения |
10 000 |
10 000 |
50 000 џ 20 000 |
10 000 |
| Условные обозначения при заказе |
|---|
| Для изделий с приемкой 1: | Кнопка К-2-1П АГО.360.405 ТУ |
| Для изделий с приемкой 5: | Кнопка К-2-1П НАО.360.011 ТУ |
где:
- первая цифра после дефиса (1,2,3 или 4) - тип кнопки;
- П - протектор;
- цифра 1 или 2 после второго дефиса - цвет кнопки или протектора (1 - черный, 2 - красный )
|
|
