выключатели автоматические ВА47-63

Автоматические выключатели ВА 47-63 — современное поколение коммутационных аппаратов, предназначены для оперативного управления участками электрических цепей, а так же защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном исполнениях.

Преимущества

Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
Корпус имеет профильные углубления, что способствует естественной вентиляции для обеспечения охлаждения.
Монолитная лицевая панель.
Повышенная жесткость корпуса — шесть заклепок.
Cкругленные клеммы с насечками для надежного соединения с проводниками.
Наличие индикаторного окошка состояния контактов.
Автоматическая доводка рукоятки управления (эффект подпружинивания).

Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	Тип характеристики
Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	тип B	тип C	тип D
	ВА 47-63,1Р 0,5А	0,5	1		vcd4763-1-0.5C *
	ВА 47-63,1Р 0,8А	0,8	1,1		vcd4763-1-0.8C *
	ВА 47-63,1Р 1А	1	1,2	vcd4763-1-01B	vcd4763-1-01C *	vcd4763-1-01D
	ВА 47-63,1Р 1,6А	1,6	1,3		vcd4763-1-1.6C *
	ВА 47-63,1Р 2А	2	1,3	vcd4763-1-02B	vcd4763-1-02C *	vcd4763-1-02D
	ВА 47-63,1Р 2,5А	2,5	1,3		vcd4763-1-2,5C *
	ВА 47-63,1Р 3А	3	1,3	vcd4763-1-03B	vcd4763-1-03C *	vcd4763-1-03D
	ВА 47-63,1Р 4А	4	1,4	vcd4763-1-04B	vcd4763-1-04C *	vcd4763-1-04D
	ВА 47-63,1Р 5А	5	1,6	vcd4763-1-05B	vcd4763-1-05C *	vcd4763-1-05D
	ВА 47-63,1Р 6А	6	1,8	vcd4763-1-06B	vcd4763-1-06C *	vcd4763-1-06D
	ВА 47-63,1Р 8А	8	1,8		vcd4763-1-08C *	vcd4763-1-08D
	ВА 47-63,1Р 10А	10	1,9	vcd4763-1-10B	vcd4763-1-10C *	vcd4763-1-10D
	ВА 47-63,1Р 13А	13	2,5		vcd4763-1-13C *	vcd4763-1-13D
	ВА 47-63,1Р 16А	16	2,7	vcd4763-1-16B	vcd4763-1-16C *	vcd4763-1-16D
	ВА 47-63,1Р 20А	20	3,0	vcd4763-1-20B	vcd4763-1-20C *	vcd4763-1-20D
	ВА 47-63,1Р 25А	25	3,2	vcd4763-1-25B	vcd4763-1-25C *	vcd4763-1-25D
	ВА 47-63,1Р 32А	32	3,4	vcd4763-1-32B	vcd4763-1-32C *	vcd4763-1-32D
	ВА 47-63,1Р 40А	40	3,7	vcd4763-1-40B	vcd4763-1-40C	vcd4763-1-40D
	ВА 47-63,1Р 50А	50	4,5	vcd4763-1-50B	vcd4763-1-50C	vcd4763-1-50D
	ВА 47-63,1Р 63А	63	5,2	vcd4763-1-63B	vcd4763-1-63C	vcd4763-1-63D

* - обозначены автоматические выключатели в корпусе без опломбировки и индикаторного окошка.

двухполюсное исполнение масса нетто = 0,200кг

Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	Тип характеристики
Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	тип B	тип C	тип D
	ВА 47-63,2Р 1А	1	2,4		vcd4763-2-01C	vcd4763-2-01D
	ВА 47-63,2Р 1,6А	1,6	2,4		vcd4763-2-1.6C
	ВА 47-63,2Р 2А	2	2,5		vcd4763-2-02C	vcd4763-2-02D
	ВА 47-63,2Р 2,5А	2,5	2,5		vcd4763-2-2,5C	vcd4763-2-2,5D
	ВА 47-63,2Р 3А	3	2,6		vcd4763-2-03C	vcd4763-2-03D
	ВА 47-63,2Р 4А	4	2,8		vcd4763-2-04C	vcd4763-2-04D
	ВА 47-63,2Р 5А	5	3,2		vcd4763-2-05C	vcd4763-2-05D
	ВА 47-63,2Р 6А	6	3,6	vcd4763-2-06B	vcd4763-2-06C	vcd4763-2-06D
	ВА 47-63,2Р 8А	8	3,6		vcd4763-2-08C	vcd4763-2-08D
	ВА 47-63,2Р 10А	10	3,9	vcd4763-2-10B	vcd4763-2-10C	vcd4763-2-10D
	ВА 47-63,2Р 13А	13	5,3		vcd4763-2-13C	vcd4763-2-13D
	ВА 47-63,2Р 16А	16	5,6	vcd4763-2-16B	vcd4763-2-16C	vcd4763-2-16D
	ВА 47-63,2Р 20А	20	6,4	vcd4763-2-20B	vcd4763-2-20C	vcd4763-2-20D
	ВА 47-63,2Р 25А	25	6,6	vcd4763-2-25B	vcd4763-2-25C	vcd4763-2-25D
	ВА 47-63,2Р 32А	32	7,5	vcd4763-2-32B	vcd4763-2-32C	vcd4763-2-32D
	ВА 47-63,2Р 40А	40	8,1	vcd4763-2-40B	vcd4763-2-40C	vcd4763-2-40D
	ВА 47-63,2Р 50А	50	9,9	vcd4763-2-50B	vcd4763-2-50C	vcd4763-2-50D
	ВА 47-63,2Р 63А	63	11,5	vcd4763-2-63B	vcd4763-2-63C	vcd4763-2-63D

трехполюсное исполнение масса нетто = 0,300кг

Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	Тип характеристики
Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	тип B	тип C	тип D
	ВА 47-63,3Р 0,5А	0,5	3,6		vcd4763-3-0.5C
	ВА 47-63,3Р 1А	1	3,6		vcd4763-3-01C	vcd4763-3-01D
	ВА 47-63,3Р 1,6А	1,6	3,7		vcd4763-3-1.6C	vcd4763-3-1.6D
	ВА 47-63,3Р 2А	2	3,9		vcd4763-3-02C	vcd4763-3-02D
	ВА 47-63,3Р 2,5А	2,5	3,9		vcd4763-3-2,5C	vcd4763-3-2,5D
	ВА 47-63,3Р 3А	3	3,9		vcd4763-3-03C	vcd4763-3-03D
	ВА 47-63,3Р 3,15А	3,15	4,0			vcd4763-3-3.15D
	ВА 47-63,3Р 4А	4	4,0		vcd4763-3-04C	vcd4763-3-04D
	ВА 47-63,3Р 5А	5	4,8		vcd4763-3-05C	vcd4763-3-05D
	ВА 47-63,3Р 6А	6	5,5	vcd4763-3-06B	vcd4763-3-06C	vcd4763-3-06D
	ВА 47-63,3Р 6,3А	6	5,5			vcd4763-3-6.3D
	ВА 47-63,3Р 8А	8	5,5		vcd4763-3-08C	vcd4763-3-08D
	ВА 47-63,3Р 10А	10	5,9	vcd4763-3-10B	vcd4763-3-10C	vcd4763-3-10D
	ВА 47-63,3Р 12,5А	12,5	6,5			vcd4763-3-12,5D
	ВА 47-63,3Р 13А	13	7,8		vcd4763-3-13C	vcd4763-3-13D
	ВА 47-63,3Р 16А	16	8,1	vcd4763-3-16B	vcd4763-3-16C	vcd4763-3-16D
	ВА 47-63,3Р 20А	20	9,4	vcd4763-3-20B	vcd4763-3-20C	vcd4763-3-20D
	ВА 47-63,3Р 25А	25	9,8	vcd4763-3-25B	vcd4763-3-25C	vcd4763-3-25D
	ВА 47-63,3Р 31,5А	31,5	10,1			vcd4763-3-31,5D
	ВА 47-63,3Р 32А	32	11,2	vcd4763-3-32B	vcd4763-3-32C	vcd4763-3-32D
	ВА 47-63,3Р 40А	40	12,1	vcd4763-3-40B	vcd4763-3-40C	vcd4763-3-40D
	ВА 47-63,3Р 50А	50	14,9	vcd4763-3-50B	vcd4763-3-50C	vcd4763-3-50D
	ВА 47-63,3Р 63А	63	17,2	vcd4763-3-63B	vcd4763-3-63C	vcd4763-3-63D

четырехполюсное исполнение масса нетто = 0,400кг

Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	Тип характеристики
Изображение	Наименование	Номинальный ток, А	Мощность рассеивания, Вт	тип B	тип C	тип D
	ВА 47-63,4Р 0,5А	0,5	3,0		vcd4763-4-0.5C
	ВА 47-63,4Р 1А	1	4,8		vcd4763-4-01C	vcd4763-4-01D
	ВА 47-63,4Р 1,6А	1,6	5,0		vcd4763-4-1.6C
	ВА 47-63,4Р 2А	2	5,2		vcd4763-4-02C	vcd4763-4-02D
	ВА 47-63,4Р 2,5А	2,5	5,2		vcd4763-4-2,5C
	ВА 47-63,4Р 3А	3	5,2		vcd4763-4-03C	vcd4763-4-03D
	ВА 47-63,4Р 4А	4	5,6		vcd4763-4-04C	vcd4763-4-04D
	ВА 47-63,4Р 5А	5	6,4		vcd4763-4-05C	vcd4763-4-05D
	ВА 47-63,4Р 6А	6	7,2		vcd4763-4-06C	vcd4763-4-06D
	ВА 47-63,4Р 8А	8	7,33		vcd4763-4-08C	vcd4763-4-08D
	ВА 47-63,4Р 10А	10	7,9		vcd4763-4-10C	vcd4763-4-10D
	ВА 47-63,4Р 13А	13	10,3		vcd4763-4-13C	vcd4763-4-13D
	ВА 47-63,4Р 16А	16	11,4		vcd4763-4-16C	vcd4763-4-16D
	ВА 47-63,4Р 20А	20	13,4		vcd4763-4-20C	vcd4763-4-20D
	ВА 47-63,4Р 25А	25	13,6		vcd4763-4-25C	vcd4763-4-25D
	ВА 47-63,4Р 32А	32	13,8		vcd4763-4-32C	vcd4763-4-32D
	ВА 47-63,4Р 40А	40	15,5		vcd4763-4-40C	vcd4763-4-40D
	ВА 47-63,4Р 50А	50	20,5		vcd4763-4-50C	vcd4763-4-50D
	ВА 47-63,4Р 63А	63	21,4		vcd4763-4-63C	vcd4763-4-63D

Габаритно-присоединительные размеры

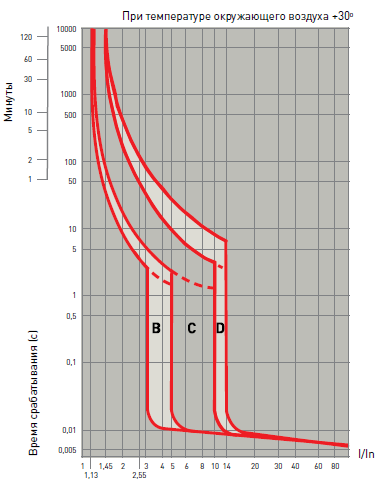

Типы характеристик выключения
