Варисторы СН2-2 |
| Предназначены для защиты от перенапряжений элементов и устройств
различной радиоэлектронной и электротехнической аппаратуры в цепях постоянного,
переменного и импульсного токов, а также для стабилизации и формирования напряжений.
Представляют собой нелинейные полупроводниковые резисторы с симметричной вольт-амперной
характеристикой. Соотношение между током и напряжением, приложенным к варистору,
аппроксимируется выражением I=BUα, где I - ток, А, U -напряжение, В,
В - некоторая постоянная, α - коэффициент нелинейности.

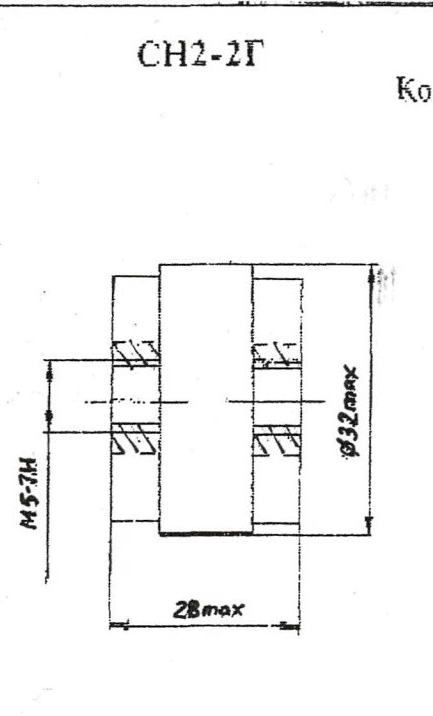

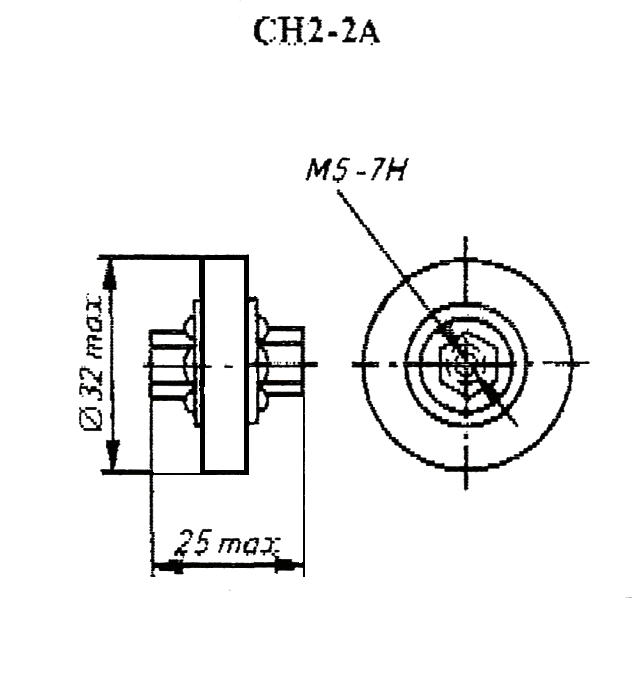

В качестве контактных узлов варисторов СН2-2А и СН2-2Г используются латунные штуцеры с резьбой

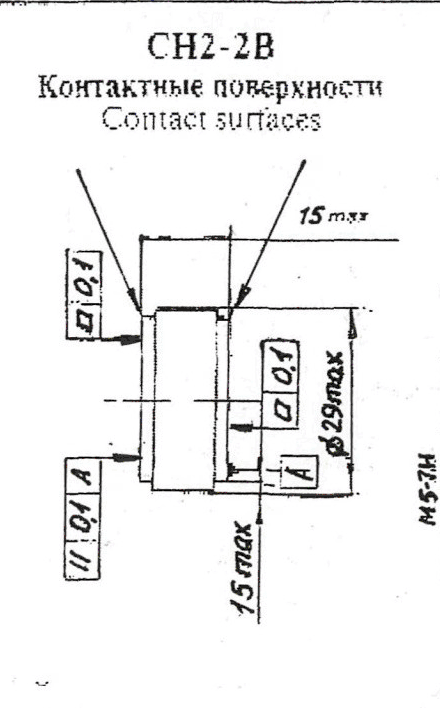

Варисторы СН2-2В имеют шлифованные контактные поверхности.
|
| Классификационное напряжение, В |
Максимальная энергия рассеивания варисторов при воздействии
одиночного импульса тока длительностью 2,5 мс, Дж |
| СН2-2А |
СН2-1А |
СН2-1Б |
СН2-1В |
| 100 | - | 17.0 | 10 | 2.7 |
| 120 | - | 25.2 | 12 | 3.0 |
| 150 | - | 31.5 | 15 | 3.8 |
| 180 | - | 37.8 | 18 | 4.5 |
| 200 | - | 42.0 | 20 | 5.0 |
| 220 | - | 46.2 | 22 | 5.5 |
| 240 | - | 50.4 | 25 | 6.0 |
| 270 | - | 56.7 | 28 | - |
| 300 | - | 63.0 | 31 | - |
| 330 | 104 | 69.3 | 34 | - |
| 360 | 115 | 75.6 | 37 | - |
| 390 | 125 | 81.9 | 40 | - |
| 430 | 138 | 90.3 | 43 | - |
| 470 | 152 | 98.7 | 47 | - |
| 510 | 168 | 107 | - | - |
| 560 | 187 | 118 | - | - |
| 620 | 207 | 130 | - | - |
| 680 | 227 | 143 | - | - |
| 750 | 248 | 158 | - | - |
| 820 | 280 | 172 | - | - |
| 910 | 312 | 191 | - | - |
| 1000 | 347 | 210 | - | - |
| 1100 | 385 | 233 | - | - |
| 1200 | 424 | 252 | - | - |
| 1300 | 463 | - | - | - |
| 1500 | 508 | - | - | - |
| Классификационный ток | | 1мА |
| Допустимые отклонения классификационного напряжения | | ±5, ±10, ±20% |
| Коэффициент нелинейности | (?) | >30 |
| Температурный коэффициент напряжения | (?) | <-0,05%/°С |
| Предельный рабочий ток | (?) | 0,1 mA/mA of amplit |
| Допустимая амплитуда одиночных импульсов тока длительностью 8х20 мкс, не более |
СН2-2A
СН2-2B, СН2-2Г
СН2-2Д | 2000 А
2000 А
1200 A |
| Защитный коэффициент | U100A/U1mA | 1.6 |
| Масса | СН2-2A,СН2-2Г
СН2-2B
СН2-2Д |
max 150 g
max 40 g
max 23 g |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|---|
| Интервал рабочих температур | | -45 ... +85°С |
| Относительная влажность воздуха |
25°ССН2-2А
35°ССН2-2В
35°ССН2-2Г |
max 98% |
| Атмосферное пониженное давление | | 53,3 kPa |
| Механические нагрузки: | | |
| Вибрация с ускорением 1 ... 80 Hz |
| max 5 g |
| Многократные удары с ускорением | |
max 15 g |
| Гарантийная наработка | | min 10 000 ч |
| Гарантийный срок хранения | | l0лет |
|
| Тип варистора |
Диапазон классификационных напряжений,
Uk,B |
Допустимые отклонения напряжения,
% |
Коэффициент нелинейности, α |
Энергия, рассеиваемая варистором при воздействии одиночного импульса тока,
Дж |
Допустимая амплитуда каждого из 20 одиночных импульсов тока (8х20 мкс),
А |
Энергия, рассеиваемая варистором при воздействии каждого из
20 одиночных импульсов (8х20 мкс),
А |
Размеры,
мм |
| CН2-1 a |
100... 300 |
±5; ±10; ±20 |
≥ 25 |
24,6... 73,8 |
1500 |
7,8... 23,1 |
∅ 19х(4... 10) |
| 330... 1200 |
≥ 30 |
74,8... 240 |
23,8... 79,2 |
| СН2-1 б |
100... 470 |
±10 |
≥ 25 |
9,6... 45,4 |
700 |
3,4... 13,7 |
∅ 12х4,5 |
| СН2-1 в |
100... 240 |
±10 |
≥ 30 |
5,4... 12,6 |
150 |
0,6... 1,4 |
∅ 8х4,5 |
| СН2-1 г |
100... 470 |
±5; ±10; ±20 |
≥ 30 |
16,0... 78,0 |
1000 |
3,3... 8,0 |
∅ 16х6 |
| СН2-2А |
330... 1500 |
±5; ±10; ±20 |
≥ 30 |
- |
2000 |
22... 114 |
∅ 32х25 |
| СН2-2В |
330... 1500 |
±5; ±10; ±20 |
≥ 30 |
- |
2000 |
22... 114 |
∅ 29х9 |
| СН2-2Г |
330... 1500 |
±5; ±10; ±20 |
≥ 30 |
- |
2000 |
22... 114 |
∅ 32х25 |

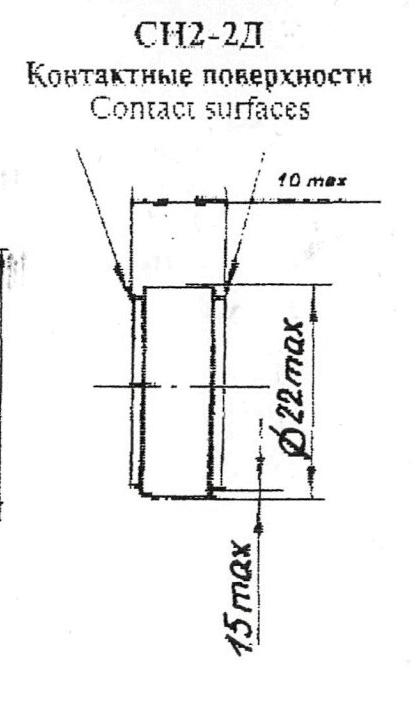

| СН2-2Д |
560... 1200 |
±5; ±10 |
- |
- |
1200 |
13... 30 |
22х9 |
|
